eRAD PACS Kiszolgáló

Annotációk hozzáadása

Az annotációs eszközök segítségével ábrákat és méréseket adhat a képhez. Annotációk képhez adásához válassza az Annotáció létrehozása ikont.

Egy ablak jelenik meg az összes lehetséges annotációval:



• - Szög mérése

• - Távolság mérése

• - Hounsfield-érték

• - ROI

• - Szabad terület

• - Mutató

Annotáció bekapcsolása

Annotációk megjelenítéséhez vagy elrejtéséhez válassza az Annotáció bekapcsolása ikont

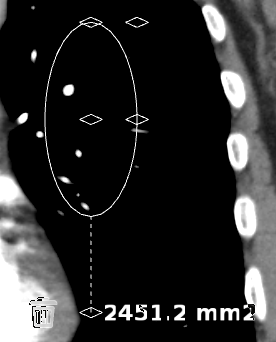

Annotáció módosítása vagy törlése



Annotáció törléséhez:

1. Kattintson duplán az annotáción

2. Válassza a Törlés ikont

Annotáció módosításához:

1. Kattintson duplán az annotáción

2. Válassza a megfogási pontokat az annotáció beállításához (mozgatás a képen vagy a méret módosítása)

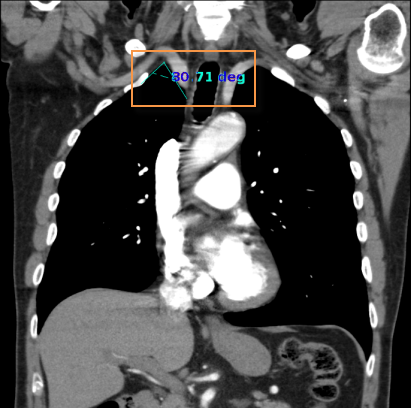

Szög mérése

Szög méréséhez:

1. Válassza a Szög mérése ikont
2. Kattintson és húzza az egeret az első szár létrehozásához
3. Helyezze a kurzort a második szár kezdőpontjához, majd kattintson és húzza az egeret a vonal létrehozásához

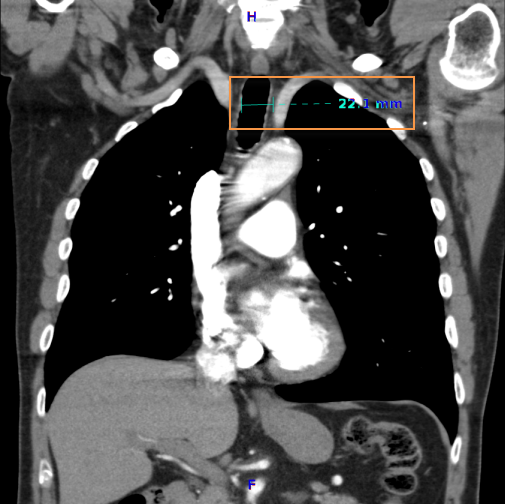

Távolság mérése

Távolság méréséhez:

1. Válassza a Távolság mérése ikont
2. Kattintson és húzza az egeret a vonalzó vagy régió kiterjesztéséhez
3. Engedje el az egérgombot a mérés értékének megjelenítéséhez

Hounsfield-érték

A Hounsfield annotációs eszköz létrehoz egy vizsgált területet, és kiszámítja annak átlagos pixelértékét és szórását.

Hounsfield-érték méréséhez:

1. Válassza a Hounsfield-érték ikont

2. Kattintson az ROI-re

3. Húzza az egeret a terület meghatározásához

4. Engedje el az egérgombot



A képre rajzolt alapértelmezett vizsgált terület egy teljes kör. ROI átméretezése során a teljes kört a sarkakon található fogópontokkal tarthatja fenn



A középső megfogási ponttal mozgathatja az ROI-t a képen, a többivel pedig nyújthatja vagy keskenyítheti.

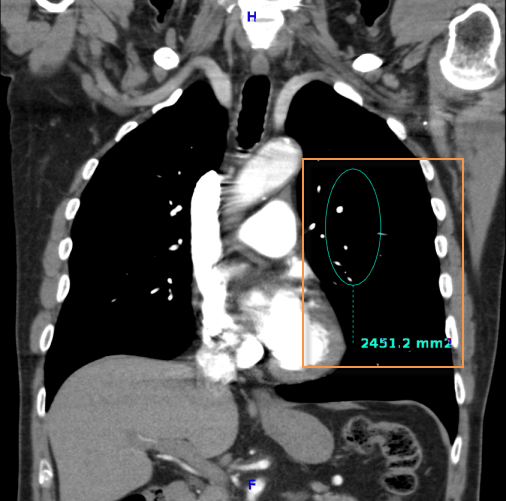

Vizsgált terület (ROI)

A vizsgált terület (ROI) mérésének menete:

1. Válassza a vizsgált terület (ROI) ikont

2. Kattintson a vizsgált területre

3. Húzza az egeret a terület meghatározásához

4. Engedje el az egérgombot



A középső fogóponttal mozgathatja az ROI-t a képen, a többivel pedig nyújthatja vagy keskenyítheti.

Szabad terület

Szabad terület méréséhez:

1. Válassza a Szabad terület ikont

2. Kattintson a vizsgált területre

3. Húzza az egeret a terület meghatározásához

4. Engedje el az egérgombot



A teljes szabad terület áthelyezéséhez válassza a felső fogópontot .  Szabad terület kiterjesztéséhez kattintson a kívánt területre, ezzel 3 fogópont jelenik meg.  A fogópontok egyikének kiválasztásával az adott területtel kiterjesztheti a szabad területet.





Mutató

Mutató nyíl beillesztéséhez:

1. Válassza a Mutató nyíl ikont

2. Az egér húzásával állítsa be a mutató méretét





Kattintson duplán a nyílra annak törléséhez, vagy az irány beállításához.  A nyilat a fogópontrakattintva és a kívánt irányban húzva forgathatja el.
