PACS Asztali Nézegető

---

Kifüggesztési protokollok



A kifüggesztési protokoll egy felvétel arról, hogyan vannak elrendezve a sorozatok és a képek egy vizsgálatban a nézegető munkaterületen.

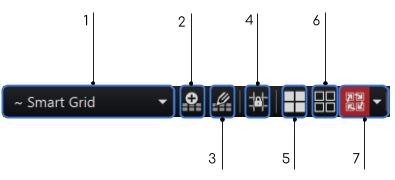

1. Kifüggesztési protokoll sablonlista

2. Elrendezés létrehozása

3. Elrendezés szerkesztési mód

4. Rácsvonalak zárolása

5. Mozaikmátrix

6. Rácsmátrix

7. Rácskitöltési mód


Ha kifüggesztési protokoll sablont választ, a nézegető:

• Alkalmazza annak rácselrendezését

• A képsorozatot és a képeket annak képkockáiba helyezi

• Alkalmazza azok megadott összekötési állapotait, az ablak- és szintbeállításokat, a nagyítási faktorokat és a kockákon belüli pozíciókat (pásztázás).

Alapértelmezett kifüggesztési protokoll: Intelligens rács

Egy munkamenet létrehozásakor, egy vagy több vizsgálat megnyitása esetén az ~ intelligens rácsalgoritmus meghatározza és alkalmazza a megfelelő kifüggesztési protokollt, figyelembe véve a képméreteket és az elsődleges monitor méretét, elrendezését és felbontását.

Új kifüggesztési protokoll létrehozása

Új, lenyíló kifüggesztési protokoll létrehozásához:

1. Kattintson a kifüggesztési protokoll eszköztár Elrendezés létrehozása ikonjára

2. Írjon be egy nevet a protokollnak a párbeszédablakban.

3. Berendezések hozzáadásához válassza ki őket (egyenként) a Hozzáadás lenyíló menüből.

4. Kattintson az OK -ra a protokoll létrehozásához.



Az új kifüggesztési protokoll megjelenik a kifüggesztési protokoll sablonok listájában.

Kifüggesztési protokoll törlése

Kifüggesztési protokoll törléséhez:

1. Nyissa meg az Eszközök menüt

2. Válassza ki az Opciók lehetőséget

3. Válassza ki a Kifüggesztési protokollok/Elrendezések lehetőséget

4. Kattintson a protokollra a jobb oldali listában, majd a Törlés gombra a bal alsó sarokban.

Kifüggesztési protokoll szerkesztése

Kifüggesztési protokoll szerkesztéséhez:

1. Válassza ki az Eszközök/Opciók lehetőséget

2. Válassza ki a Kifüggesztési protokollok/Elrendezések lehetőséget

3. Kattintson a protokollra a jobb oldali listában

4. Válassza ki a Szerkesztés lehetőséget alul

5. Szerkessze a név és/vagy berendezések listáját

6. Kattintson az OK gombra





Lásd még: Kifüggesztési protokoll eszközcsoport



Felhasználó-specifikus előzmény alkalmazása a jelenlegi elrendezésre



A kifüggesztési protokoll szabályokat alkalmaz a képkockákba betöltött vizsgálatok kiválasztásához.



Ezek közé tartoznak:

• Az aktuális (elsődleges) vizsgálat betöltése az 1. monitoron lévő képkockákba

• Az első előzmény betöltése a 2. monitoron lévő képkockákba

Felülírhatja a kifüggesztési protokoll által meghatározott alapértelmezett előzményt, amely frissíti az elrendezést a többi képkocka befolyásolása nélkül.



Ha le akarja cserélni a képkockákba betöltött vizsgálatot egy a mini panelen felsorolt másik vizsgálatra:

1. Válassza ki a kifüggesztési protokollt a kifüggesztési protokoll eszköztárból

2. A mini panelen kattintson a vizsgálat fejlécére a bal egérgombbal, majd húzza azt egy foglalt képkockába.

A nézegető automatikusan kiválaszthat egy kifüggesztési protokollt, amikor elkezdi a munkamenetet. A kifüggesztési protokoll asszisztens lecseréli a vizsgálatot, amelynek képei elfoglalják a célkeretet. A képkockában a kiválasztott vizsgálat képei lesznek láthatóak, amelyek a jelenlegi kifüggesztési protokoll szabályait használják.
