Kép kalibrációja

Néhány képalkotó berendezés elég valódi pixelméretet és távolsági információt használ, amelyeket az eRAD PACS automatikusan képekre alkalmaz a megfelelő képméretaránnyal, kiszámolja a távolságokat és a területi mértékegységeket, és az objektumokat azok valós méretében jeleníti meg.  Olyan berendezéseknek, amelyek nem biztosítják ezt az információt, mint a keretes képek és a beolvasott film, a felhasználó az eRAD PACS segítségével létrehozhatja az információt a képernyőn megjelenő kép kalibrálásával.

Képadatok kalibrálása

Ha a képadatok nem rendelkeznek képponttávolsággal, egy overlay ikon jelenik meg, amely figyelmezteti a felhasználót:

A képadatok kalibrálásához engedélyezze a Kalibrációs adatszerkesztő eszközt a következő módon:

1. A pixeltávolság-adatokat tartalmazó képeken megjelenő Kalibrálási adatok szerkesztése ikonra kattintva
2. A Kép kalibrációja annotációs eszköz kiválasztásával
3. A Kép kalibrálása ezzel a vonalzóval opció kiválasztásával a normál vonalmérés helyi menüjéből

Kalibrációs adatszerkesztő

Címke	Alapértelmezett érték	Leírás
Vonalzó hossza	A szerkesztő megnyitásához használt módszertől függően változik	Az utoljára kiválasztott vonalzóhossz megjelenítése.  Kézzel írja be az értékeket, vagy használja a csúszkát a vonalzóhossz értékeinek megadásához.
Vízszintes/függőleges pixeltávolság	A szerkesztő megnyitásához használt módszertől függően változik	Vízszintes és függőleges pixeltávolságot határoz meg.  Kézzel írja be az értékeket, vagy használja a csúszkát az értékek megadásához.  Engedélyezze a lakat ikont az azonos arány megtartásához.
Alkalmazás erre:	kiválasztott sorozatok	Megadja, hogy az új pixeltávolság-adatok az aktuális képre, halmazra, sorozatra vagy vizsgálatra vonatkozzanak.
Meglévő kalibráció felülírása	Kikapcsolva	Ha engedélyezve van, az új pixeltávolság-értékek felülírják azon képek meglévő pixeltávolság-értékeit, amelyekre azok vonatkoznak. Ha le van tiltva, csak az érvényes pixeltávolság-értékek nélküli képek módosulnak.
Vonalzó hozzáadása	Mindig engedélyezett	Adjon hozzá egy vonalzót a kalibrációhoz
Visszaállítás	Mindig engedélyezett	Minden módosítás visszaállítása az alapértelmezett értékekre
OK	A szerkesztő megnyitásához használt módszertől függően változik	Módosítások alkalmazása és a szerkesztő bezárása
Mégse	Mindig engedélyezett	A kalibráció megszakítása és a szerkesztő bezárása



Kalibrációs adatok szerkesztése

 Ha a képadatok nem rendelkeznek képponttávolsággal, egy overlay ikon jelenik meg, amely figyelmezteti a felhasználót:

1. A helyi menü megjelenítéséhez kattintson az overlay ikonra
2. Válassza ki a Kalibrációs adatok szerkesztése pontot
3. Kattintson a Vonalzó hozzáadása gombra
4. Rajzoljon egy kalibrációs vonalzót a kép(ek)re
5. Adja meg a vonalzó hosszát, vagy a vízszintes és függőleges pixelértékeket
6. Kattintson az OK gombra

MEGJEGYZÉS: A nagyobb pontosság érdekében több kalibrációs vonalzót is hozzáadhat, ha közvetlenül a kalibrációs megjegyzés eszközre vált (lásd alább), vagy a Vonalzó hozzáadása gombra kattint.  Egy vonalzó hozzáadása vagy értékének módosítása esetén az adatszerkesztőben frissülnek a pixeltávolság-értékek.

Kép kalibrációs eszköz

1. Kattintson a Kép kalibrációja annotációs eszközre
2. Rajzoljon egy kalibrációs vonalzót
3. Adja meg a vonalzó hosszát, vagy a vízszintes és függőleges pixelértékeket
4. Kattintson az OK gombra

MEGJEGYZÉS: A A kép kalibrációja eszköz alapértelmezés szerint nem látható.  Lásd: Eszközcsoport konfigurációja

A kép kalibrálása ezzel a vonalzóval

1. Miután rajzolt egy vonalat a Távolság mérése eszközzel,
2. kattintson a jobb egérgombbal a vonalra
3. Válassza ki az E kép kalibrációja ezzel a vonalzóval lehetőséget
4. Adja meg a hosszt vagy a vonalzót, vagy a vízszintes és függőleges pixelértékeket
5. Kattintson az OK gombra

Kalibrációs adatok szerkesztése

Ha van kézi kalibrációs adat, a következő overlay ikon látható

A felhasználó által meghatározott kalibrációs adatok szerkeszthetők:

1. Az Overlay ikonra kattintva a helyi menü megjelenítéséhez,és a Kalibráció szerkesztése pontot kiválasztva
2. A Kalibrációs adatok szerkesztése parancs megnyitásával, ha egy kalibrációs adatokkal rendelkező kép van kiválasztva

MEGJEGYZÉS: A Kalibráció szerkesztése parancs alapértelmezésben nem látható.  Lásd: Eszközcsoport konfigurációja

Kalibrációs adatok visszaállítása

Ha van kézi kalibrációs adat, a következő overlay ikon látható

A felhasználó által meghatározott kalibráció visszaállítása:

1. A helyi menü megjelenítéséhez kattintson az overlay ikonra
2. Vigye az egérmutatót a Kalibrációs adatok visszaállítása opció fölé

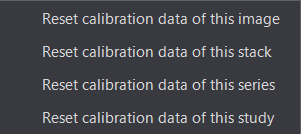

3. Válasszon egyet az alábbi opciók közül:


MEGJEGYZÉS: Minden kalibrációs adatok visszaállítása parancs nézegetőparancsként érhető el, amelyek hozzáadhatók az eszközcsoportokhoz, a helyi menühöz, és hozzárendelt billentyűparancsokkal is rendelkeznek.

Lásd: Eszközcsoport konfigurációja; Billentyűparancsok létrehozása
