Ez a következő rész részletesebb információkat nyújt a kifüggesztési protokoll eszközcsoportjával kapcsolatban a rácsokról, mozaikokról és az elrendezés szerkesztési módjáról. A nézegető lehetővé teszi a felhasználó részére a nézegető munkaterületének meghatározását, a képek elrendezését és a beállítások kifüggesztési protokollként való elmentését.
A rácsmátrix alapértelmezésben a képernyőt képkockák szimmetrikus csoportjaira osztja. Amikor a
rácsmátrix van kiválasztva az eszközcsoportban, egy lenyíló panel jelenik meg, amely nyitott kockákra mutat.
Az egér bal felső sarokból történő lefelé húzásával a felhasználó rajzolhat vagy meghatározhat egy általános elrendezést a képkockák számára. A fenti képen a képkockák 2 x 3-as elrendezésben láthatók, ahol a képkockák pirossal vannak kiemelve.
A mozaikmátrix egy mozaikmintát illeszt a kiválasztott kockára, amely a kockában megjelenített képet számát szabja meg. Amikor a
mozaikmátrix van kiválasztva az eszközcsoportban, egy lenyíló panel jelenik meg, amely lehetővé teszi a felhasználó számára, hogy rajzoljon egy mozaikszerű elrendezést.
Mozaikmátrix alkalmazásához:
Válasszon ki egy képkockát
Válassza ki a mozaikmátrix ikont
Húzza az egeret a mozaikszerű elrendezés meghatározásához
A kiválasztott képkocka ekkor a sorozatban lévő képeket 2 x 2-es mozaikként jeleníti meg a kockán belül.
A rácskitöltési mód lista egy négy ikont tartalmazó, bővíthető menü. Ezek határozzák meg a képek elrendezését, ha azokat a rácsmátrix funkció szerint használják. Ha a rácskitöltési mód lista valamelyik opciója ki van választva, az adott funkció ikonja egyezésre vált.
A rácskitöltési mód lista használatához:
Válasszon a rácskitöltési mód listából
Válassza ki a rácsmátrix ikont egy egyedi kockaelrendezés létrehozásához
Az elérhető rácskitöltési mód lista funkciók a következők:
Üres cellák
Újra felhasznált cellák
Kiválasztott vizsgálat
Összes vizsgálat
Üres cellák
Ha ezt az opciót a rácsmátrix elrendezéssel együtt választja ki, a képkockák nem tartalmaznak képeket. Ez lehetővé teszi, hogy a felhasználó áthúzza a képeket a mini panelről a kívánt kockákba.
Megjegyzés: Ez a mód akkor ajánlott, ha testrész-specifikus kifüggesztési protokollokat hoz létre.
Újra felhasznált cellák
Ez a lehetőség a rácsmátrix elrendezéssel együtt megváltoztatja a kockák elrendezését, de megőrzi a korábban betöltött képeket, amelyeket a nézegető kockáiban elfoglalt helyük változtatása nélkül húztak a kockákba. Az új elrendezés létrehozásakor ezek a képek nem lesznek újrarendezve vagy újra kifüggesztve.
Kiválasztott vizsgálat

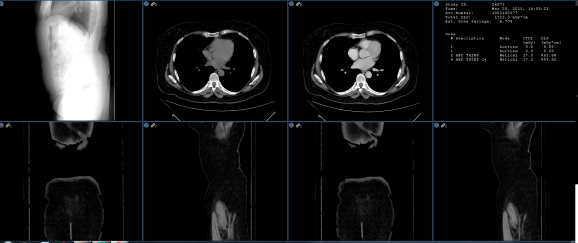

Ha ezt az opciót a rácsmátrix elrendezéssel együtt választja ki, a miniatűr panelen kiválasztott vizsgálat kijelölhető képkockák betöltésére. Amikor a felhasználó rákattint a vizsgálat fejléc minikre, egy sárga keret veszi körül a képeket. Ezek a vizsgálati minikkel azonos sorrendben töltődnek be a kockákba az alább látható módon.
Az előzmények betöltésekor a vizsgálat fejlécének kiválasztása és a sorozat kijelölése csak a rácsmátrix-kockaelrendezés létrehozása után tölti be a kiválasztott előzményeket.
Összes vizsgálat
Ha ezt az opciót a rácsmátrix elrendezéssel együtt választja ki, a nézegető az összes megnyitott vizsgálatot (aktuális és előzmény) betölti a rendelkezésre álló képkockákba. Ha túl sok a kép a rendelkezésre álló képkockák számára, egy virtuális monitor jelenik meg a képkocka jobb felső sarkában a képek elhelyezéséhez. Ezek sárga színnel kiemelve jelennek meg az alábbi képen. A kiválasztott virtuális monitor piros színnel van kiemelve.
Megjegyzés: Egy makró billentyűparancs hozható létre a virtuális monitorok közötti oda-vissza váltáshoz.
Ha a
rácsvonalak zárolása ikon ki van választva vagy fel van oldva, a felhasználó átméretezheti a képkockákat. Ha a rácsvonalak zárolva vannak, az ikon pirossal van kiemelve.
Az
elrendezés-szerkesztési mód ikon kiválasztásakor ikonok jelennek meg a képkockák szélén, amelyek segítségével képkockákat lehet hozzáadni, egy képkockát ketté lehet osztani vagy képkockákat lehet egyesíteni. Ezen ikonok némelyike akkor jelenik meg, ha a képkocka fölé mozgatja a kurzort.
| Ikonok | Funkció |
|
Ha a kocka bal felső sarkában található, létrehoz egy üres kockát bal oldalt |
|
Ha a kocka alján található az  ikonnal együtt, kinyílik és csatlakozik az alsó kockához |
|
Megkétszerezi a képkockákat a kocka alatt vagy felett a helytől függően |
|
Ha a kocka tetején található, az ikonnal együtt, kinyílik, és csatlakozik a felső kockához |
|
Kettéoszt egy kockát |
|
? |
Elrendezés visszaállítása és elrendezés visszaállítása oldal
Az Elrendezés menücsoportban található az Elrendezés visszaállítása és az Elrendezési oldal visszaállítása funkció. E funkciók kiválasztásával a létrehozott elrendezés törlődik, és visszaáll egy üres képkockára. Ha az Elrendezés szerkesztése mód aktív, a rácsmátrix a képkocka közepén helyezkedik el egy másik elrendezés testreszabásához.
